撥碼開關
彎角開關系列（DAC series）

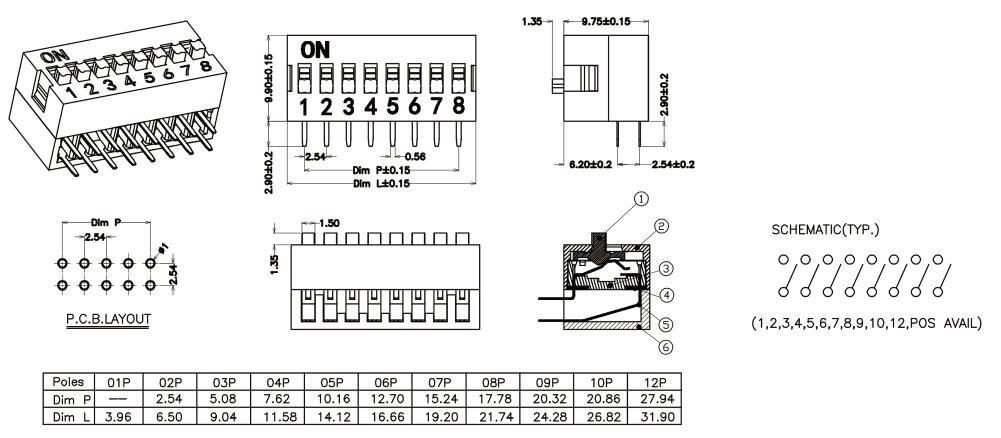

產品間距
2.54mm
產品壽命長，使用方便等特點;
DIP開關分為平撥，側撥;
蓋子樣式和顏色有多種可提供選擇，下板方式為180度直和90度折彎類型。
產品詳情
材質說明（Materials） | ||
撥柄（Button） | PBT UL 94V-0 白色 | |
外殼（Cover） | PBT UL 94V-0 紅色/藍色/黑色（Red/Blue/Black） | |
內芯（Base） | PBT UL 94V-0 黑色（Black） | |
底部密封（Tape Sealed） | 環氧樹脂（Polyester Film） | |
端子觸點（Terminal & Movable Contact） | 磷青銅，鍍金（Copper Alloy with Gold Plated） | |
| 固定蓋（Fixed cover） | PBT UL 94V-0 黑色（Black） | |
性能說明（Specifications） | ||
額定電流（Contact Rating） | 常開關狀態下（Switching） 25mA，24VDC | 不常開關狀下（Non-Switching） 100mA，50VDC |
接觸電阻（Contact Resistance） | 初始值（lnitial） 50mΩ Max | 測試后（After Life Text） 100mΩ Max |
| 絕緣電阻（Insulation Resistance） | 100MΩ Min at 500VAC | |
| 耐壓（Dielectric Strength） | 500VAC/1 minute | |
| 撥動力（Operating Force） | 1000g Max | |
| 撥動行程（Stroke） | 1.9mm | |
| 機械壽命（Mechanical Life） | 5000 cycles | |
| 電氣壽命（Electrical Life） | 3000 cycles | |
| 使用溫度（Operation Temperature） | -40℃~+85℃ | |
| 儲存溫度（Storage Temperature） | -40℃~+85℃ | |
| 包裝資料（Packing） | |||||||||||
| 以上產品皆以IC管形式包裝（AlI DIP Switches are shipped in standar IC tube） | |||||||||||
開關位數 （POLES） | 01P | 02P | 03P | 04P | 05P | 06P | 07P | 08P | 09P | 10P | 12P |
每管數量 （PER TUBE） | 110 | 70 | 50 | 40 | 33 | 28 | 24 | 21 | 19 | 17 | 14 |
每盒數量 （PER BOX） | 5280 | 3360 | 2400 | 1920 | 1584 | 1344 | 1152 | 1008 | 912 | 816 | 672 |
外箱包裝 （PER CTN） | 4盒1箱（4 boxes of 1 box），外箱尺寸（Carton size）53.5*29.5*21cm | ||||||||||
焊接（Soldering Information） | ||
在所有操作過程前，請保持開關在“off”位置（Keep all switch contacts in their "off"position for all operations） | ||
手工焊接（Hand Soldering） | 使用30瓦烙鐵控制溫度在320℃，焊接時間3秒內 （Soldering iron 30W or under at 320℃ for 3 sec. max） | |
波峰焊（Wave Soldering） | 推薦焊錫溫度在250土5℃，3~5秒鐘 （Rencommended Solder Temperature at 260℃ max. 5 seconds for IC type） | |
