插拔式接線端子
XL2EDGKCM

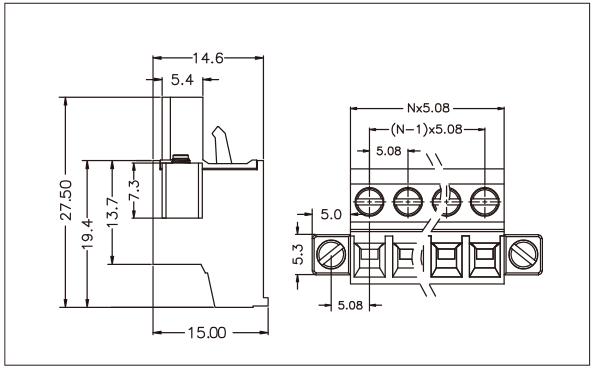

產品間距
5.00/5.08/7.50/7.62mm
連接截面0.08mm2至10mm2的所有導線,間距2.5mm至15.24mm可供選擇;
可根據需要選擇進線方向,連接方向;
產品設計符合IEC61984、UL1059等國際標準。
產品詳情
材質&參數 MATERIAL
|
||
螺絲 Screw |
M2.5,鋼,鍍鋅 Steel, Zinc Plated |
|
觸點 Contact |
磷青銅 Phosphor bronze |
|
焊針 Pin header |
||
塑件 Plastic parts |
PA66, UL94V-0 | |
電氣性能 ELECTRICAL |
UL | IEC |
額定電壓 Rated voltage |
300V | 320V/400V |
額定電流 Rated current |
15A | 20A |
接觸電阻 Contact resistance |
20mΩ | |
絕緣電阻 Insulation resistance |
500MΩ/DC500V | |
耐電壓 Withstanding voltage |
AC2000V/1min | |
使用線徑 Wire range |
28-14AWG 2.5mm2 |
|
機械性能 MECHANICAL |
||
溫度范圍 Temp. range |
-40℃~+105℃ | |
瞬時溫度 Max. soldering |
+250℃, 5sec | |
扭矩 Torque |
0.4N.m 3.5Lb.in | |
剝線長度 Strip length |
7-8mm |
